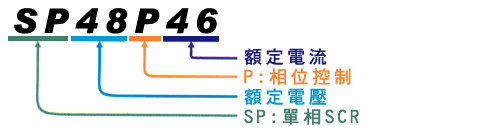

1、S系列精巧型設計，無須輔助電源，配線簡單，僅需4~20mA入力即可控制?！ ?、獨特之DIN35軌道固定式設計，安裝、拆卸、移動，方便容易。 3、采雙SCR設計，高耐電壓、高耐電流，絕無干擾現象非一般TRIAC產品可比?！ ?、具超溫停止輸出保護及指示功能?！ ?、散熱面積大，容量充足?！ ?、單規格設計，使用范圍廣，180~480VAC均可使用?！ ⌒吞栕R別
項目 \ 型號 | SP48P18 | SP48P26 | SP48P36 | SP48P46 |
額定電流 | 18A | 26A | 36A | 46A |
額定電壓 | 180A~480VAC | 180~480VAC | 180~480VAC | 180~480VAC |
適用熔絲 | FWC-25A10F | FWC-32A10F | 45ET | 63FE |
外型尺寸 | 90L*54W*98H | 130L*54W*98H | 90L*54W*148H | 130L*54W*148H |
產品重量 | 0.45KG | 0.6KG | 0.65KG | 0.9KG |

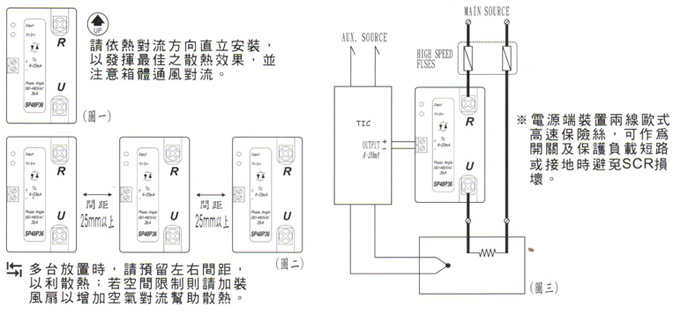

單位:mm(表一) 指示燈說明 Input:入力訊號4mA時綠燈微亮，20mA時全亮?！ H Err:當散熱片溫度高于90°C時，超溫指示紅燈亮，SCR輸出停止，此時請檢查通風是否不良或周溫過高。(待溫度降至80°C以下時紅燈熄滅，SCR再次輸出) 標準安裝
注意事項 一臺溫控器，僅可控制一臺SCR，不可多臺并聯使用。
最大輸出電壓為95%?！ ≈軠卦?0°C以下可滿載100%使用，否則請低于額定電流使用。
(參考圖四) 選購時需考慮電源變動率(+20%)及負載誤差，請勿超載使用。
